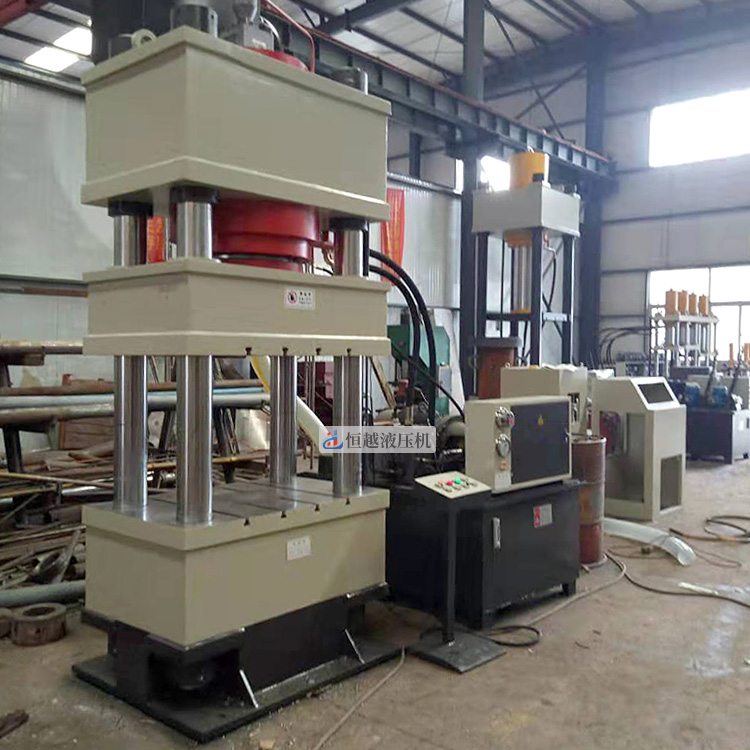

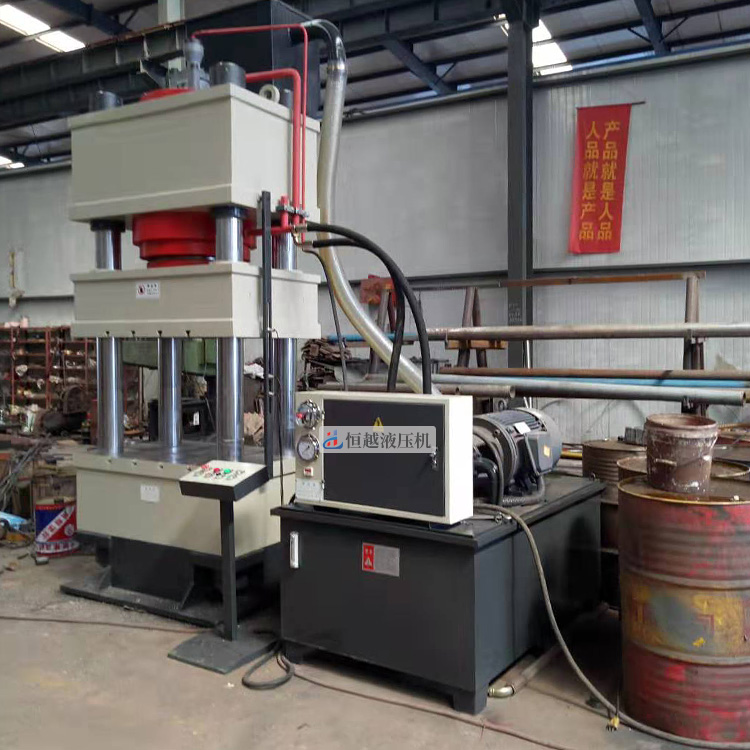

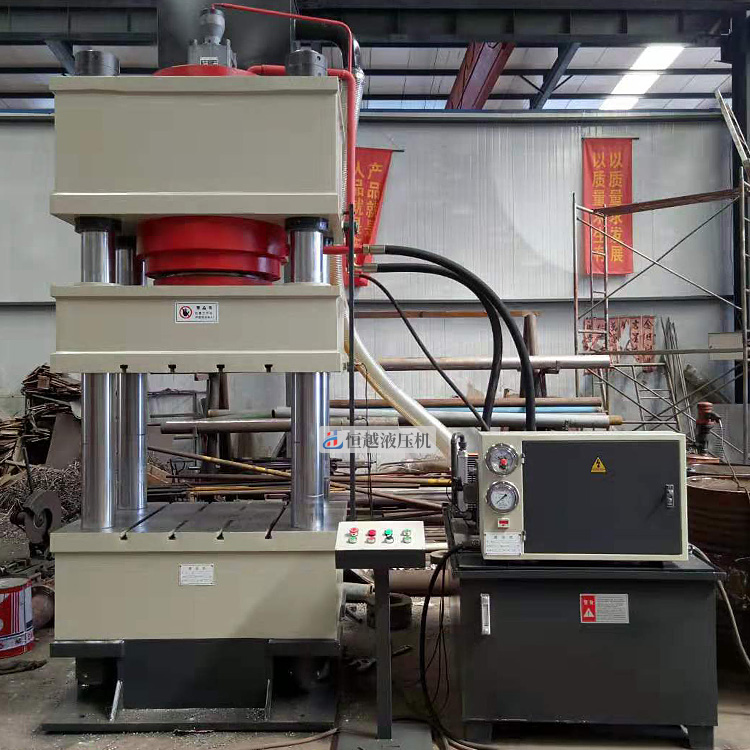

500T三梁四柱液壓機
拉伸四柱液壓機工作壓力、壓制速度、行程范圍均可根據工藝要求在規定范圍內進行調整，可實現定壓和定程兩種工藝方式，工作臺裝有頂出裝置，除頂出制品外，均可作為液壓墊用于拉伸制件的成型工藝。
咨詢熱線：
189 0632 6136
技術特性
TECHNOLOGY CHARACTERISTICS
1、主機為三梁四柱立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。
2、上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.
3、主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
4、液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。
5、液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。
2、上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.
3、主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
4、液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。
5、液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。
| 項目 | 單位 | 500T參數 |
| 公稱力 | kn | 5000 |
| 液體壓力 | KN | 25 |
| 開口 | mm | 800 |
| 行程 | mm | 600 |
| 工作臺尺寸（前后*左右） | mm | 800*1200 |
| 下行速度 | Mm/s | 20-50 |
| 回程速度 | Mm/s | 20-50 |
| 工作速度 | Mm/s | 5-20 |
| 電機功率 | KW | 15 |
| 缸徑 | φ | 320 |
| 活塞桿直徑 | φ | 280 |
| 油箱容量 | Ml | 600 |
| 立柱直徑 | φ | 120 |
| 整機重量 | T | 8-9 |
